110C PTC Termistör

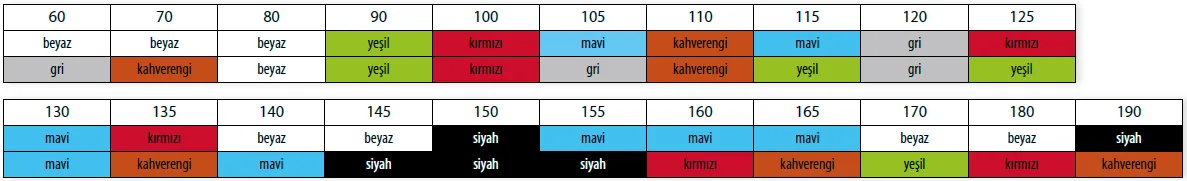

Renk kodlaması, PTC termistörün sıcaklık değerine bağlıdır.
DIN 44081 / DIN 44082 standartlarına uygun PTC’ler, mümkün olduğunda sargıya paralel yerleştirilmelidir. Bu yöntem, sargı başlıklarının şekillendirilmesi sırasında PTC’lerin maruz kalabileceği mekanik yükün en aza indirilmesini sağlar.

Bu uygulama için Mylar®–Nomex® izolasyon kılıfı, yüksek mekanik dayanımı sayesinde oldukça uygundur. Ayrıca Teflon® malzemeye kıyasla soğuk akış (cold flow) özelliği bulunmadığından, şekil stabilitesini korur ve PTC termistörün güvenli şekilde yerleştirilmesine katkı sağlar.

Minyatür çekirdekli (1,5 mm çap) bağlantı sayesinde, modele bağlı olarak 5 ila en fazla 10 saniyelik tetikleme süreleri elde edilebilmektedir. Termik PTC termistörler, DIN 44081 / DIN 44082 ve IEC 34-11-2 standartlarıyla uyumludur ve çok yüksek ısı hassasiyeti sunar.

Nominal tetikleme sıcaklığına ulaşıldığında, termistörün direnci ani ve yüksek bir artış gösterir. Bu direnç değişimi, bir motor koruma rölesi aracılığıyla yük akım devresinin kesilmesi için kullanılabilir. Ayrıca, farklı uygulama gereksinimlerine uygun olarak elektronik değerlendirme devreleri de tasarlanıp entegre edilebilmektedir.

Çalışma Mekanizması

Termistör 110°C altındaki sıcaklıklarda düşük dirençle çalışır.

110°C’ye ulaştığında direnç ohm seviyesinden kilo-ohm seviyelerine çıkar.

Bu ani direnç değişimi motor koruma rölesi veya elektronik kontrol devresi tarafından algılanır.
